MONOKUPPLUNGEN FÜR PNEUMATIK
Erfahrung, die verbindet – von Prototyp bis Serie
Präzision & Sicherheit – schnell kuppeln, leckagearm arbeiten
Präzision & Sicherheit – schneller rüsten, sauber arbeiten
Unsere Monokupplungen für Pneumatik decken Mini-, ISO- und Flat‑Face‑Varianten mit Nennweiten von 2,7 bis 50 mm ab. Für Druckbereiche bis 400 bar und Temperaturen bis +325 °C – ideal für schnelle, sichere Druckluftverbindungen mit geringer Leckage.
Serie 020
Mini-Kupplung, hohe Durchflusseigenschaft
| Nennweiten | 2,7 mm |
| Druckbereich | 0 – 35 bar |
| Temperaturbereich | -40°C – +180°C |

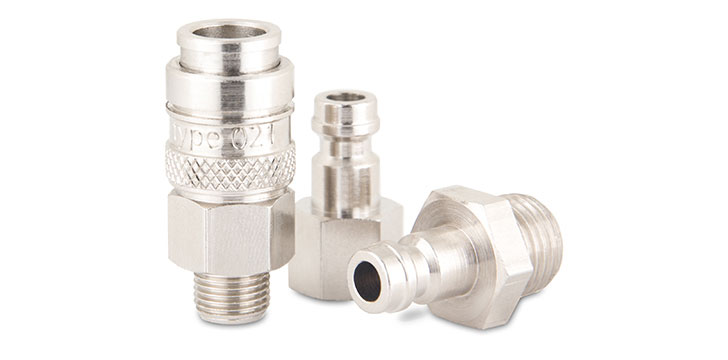

Serie 021
Mit optionaler Sicherheitsfunktion
| Nennweiten | 5 mm |
| Druckbereich | 0 – 35 bar |
| Temperaturbereich | -40°C – +180°C |

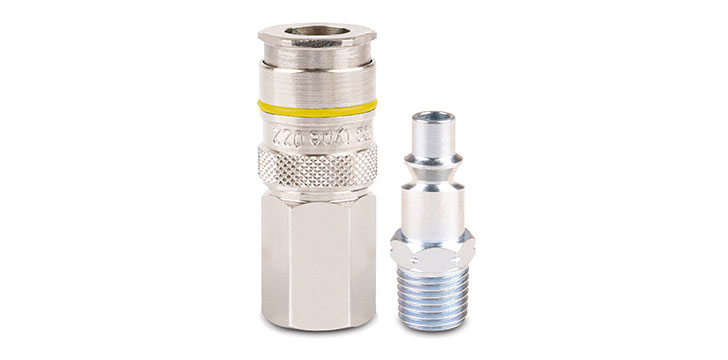

Serie 022
Ventil mit hohem Durchfluss
| Nennweiten | 5,5 mm |
| Druckbereich | 0 – 35 bar |
| Temperaturbereich | -40°C – +180°C |

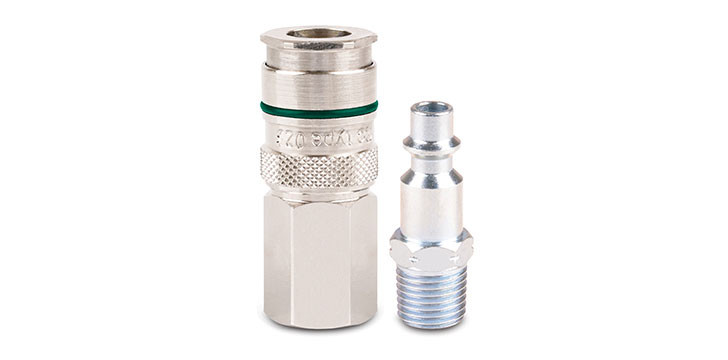

Serie 023
Stecknippel ISO 6150-B-12
| Nennweiten | 5,5 mm |
| Druckbereich | 0 – 35 bar |
| Temperaturbereich | -40°C – +180°C |
Serie 025
Einhandbedienung
| Nennweiten | 7,8 mm |
| Druckbereich | 0 – 35 bar |
| Temperaturbereich | -40°C – +180°C |
Serie 026
Standard für die Industrie
| Nennweiten | 7,2 mm |
| Druckbereich | 0 – 35 bar |
| Temperaturbereich | -40°C – +180°C |
Serie 027
Einhandbedienung
| Nennweiten | 10,5 mm |
| Druckbereich | 0 – 35 bar |
| Temperaturbereich | -40°C – +180°C |
Serie 030
Stecknippel ISO 6150-B-15
| Nennweiten | 8 mm |
| Druckbereich | 0 – 35 bar |
| Temperaturbereich | -40°C – +180°C |
Serie 035
Mit Sicherheitsfunktion
| Nennweiten | 7,4 mm |
| Druckbereich | 0 – 35 bar |
| Temperaturbereich | -40°C – +180°C |
Serie 038
Messing Industrieprofil
| Nennweiten | 15 / 19 mm |
| Druckbereich | 0 – 35 bar |
| Temperaturbereich | -40°C – +180°C |
Serie 045
Hoher Durchfluss ohne Ventil
| Nennweiten | 4 / 7 / 10 / 13 / 19 / 25 / 32 / 38 mm |
| Druckbereich | 0 – 520 bar |
| Temperaturbereich | -20°C – +180°C |

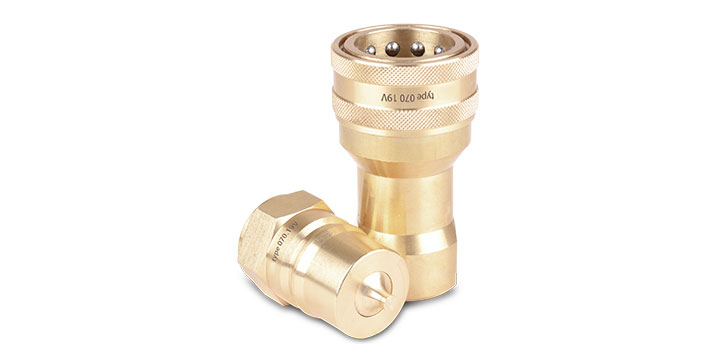

Serie 070
ISO 7241-1 Serie B-Norm
| Nennweiten | 4 / 8 / 10 / 13 / 16 / 19 / 32 / 38 / 50 mm |
| Druckbereich | 0 – 300 bar |
| Temperaturbereich | -40°C – +180°C |
Serie 170
Universelle Druckknopfkupplung
| Nennweiten | 3 / 5,5 / 8 / 11 / 19 mm |
| Druckbereich | 0 – 400 bar |
| Temperaturbereich | -40°C – +325°C |
Serie 171
ISO 4414, EN 983
| Nennweiten | 5,5 / 8 / 11 mm |
| Druckbereich | 0 – 16 bar |
| Temperaturbereich | -20°C – +110°C |

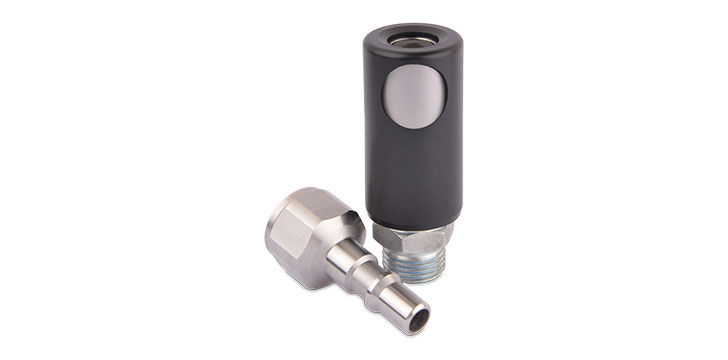

Serie 172
ISO 4414, EN 983
| Nennweiten | 5,5 / 8 mm |
| Druckbereich | 0 – 16 bar |
| Temperaturbereich | -20°C – +110°C |

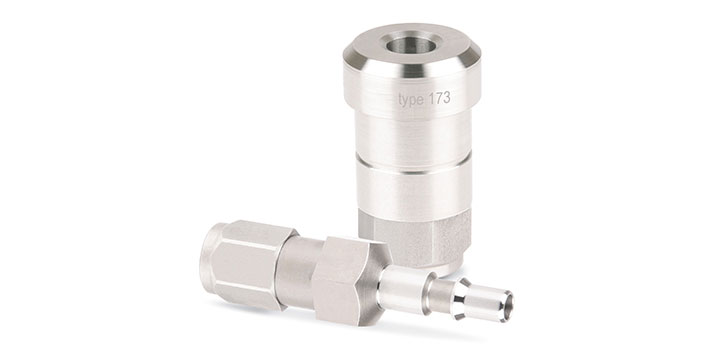

Serie 173
Edelstahl
| Nennweiten | 3 / 5,5 / 8 / 11 / 19 mm |
| Druckbereich | 0 – 400 bar |
| Temperaturbereich | -40°C – +325°C |
Serie 200
Vielseitig einsetzbar
| Nennweiten | 4 / 6 / 7 / 9 / 12 / 19 / 32 / 50 mm |
| Druckbereich | 0 – 100 bar |
| Temperaturbereich | -20°C – +180°C |

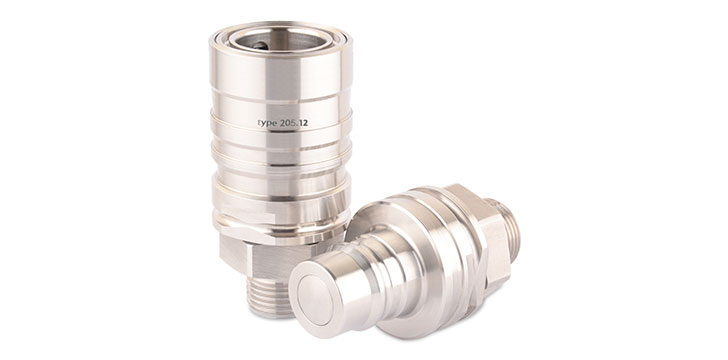

Serie 205
Flat-Face
| Nennweiten | 3 / 5 / 7 / 9 / 12 / 19 mm |
| Druckbereich | 0 – 60 bar |
| Temperaturbereich | -20°C – +180°C |

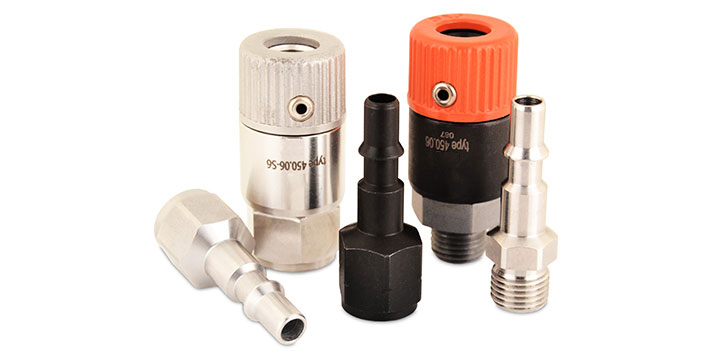

Serie 450
Mit Metallauslösering
| Nennweiten | 3 / 6 / 8 / 11 mm |
| Druckbereich | 0 – 25 bar |
| Temperaturbereich | -20°C – 100°C |
Serie 451
Mit Kunststoffauslösering
| Nennweiten | 6 / 8 mm |
| Druckbereich | 0 – 25 bar |
| Temperaturbereich | -20°C – 100°C |

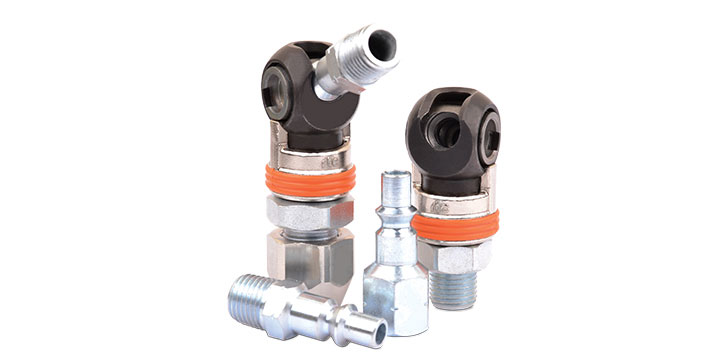

Serie 462
Schwenkkupplung
| Nennweiten | 5,5 mm |
| Druckbereich | 0 – 25 bar |
| Temperaturbereich | -40°C – 180°C |
Serie 463
Schwenkkupplung
| Nennweiten | 7,8 mm |
| Druckbereich | 0 – 25 bar |
| Temperaturbereich | -40°C – 180°C |

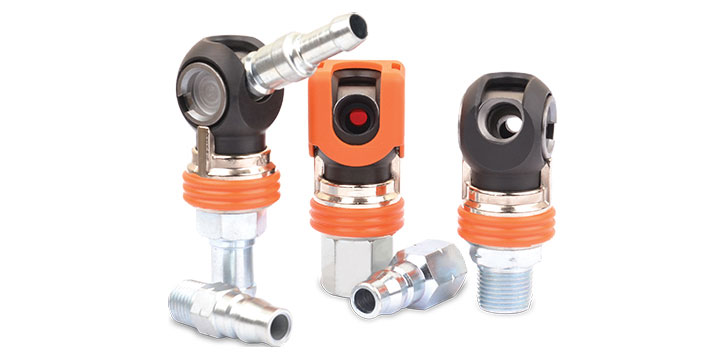

Serie 464
Schwenkkupplung
| Nennweiten | 8 mm |
| Druckbereich | 0 – 25 bar |
| Temperaturbereich | -40°C – 180°C |

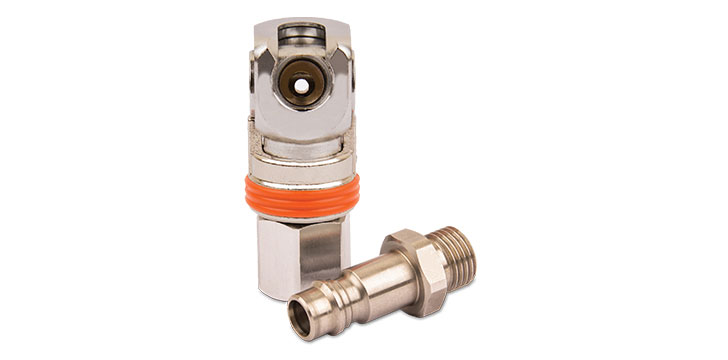

Serie 465
Schwenkkupplung
| Nennweiten | 7,8 mm |
| Druckbereich | 0 – 25 bar |
| Temperaturbereich | -40°C – 180°C |

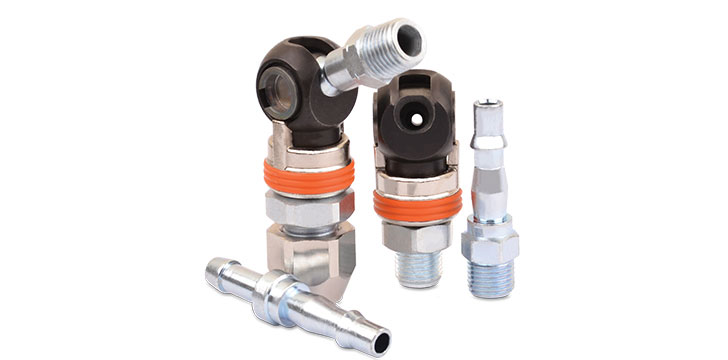

Serie 466
Schwenkkupplung
| Nennweiten | 6 mm |
| Druckbereich | 0 – 15 bar |
| Temperaturbereich | -40°C – 180°C |
Serie 467
Schwenkkupplung
| Nennweiten | 5,5 mm |
| Druckbereich | 0 – 15 bar |
| Temperaturbereich | -40°C – 180°C |
Serie 468
Schwenkkupplung
| Nennweiten | 8 mm |
| Druckbereich | 0 – 15 bar |
| Temperaturbereich | -40°C – 180°C |
